ABB智能电动执行器
ABB智能电动执行器 MOE/MME
ABB智能电动执行器
产品特点:
● 采用先进的 ABB 变频驱动技术, 实现了柔性启动和停机, 彻底摆脱 ” 水锤效应 ”
● 速度和力 矩双向 独立可调, 超大的调整范围大幅降低了用户的选型难度和备品成本
● 灵活的控制方式选择, 即能实现总线控制又能满足开关量模拟量控制, 并能够适应各种复杂的有特殊要求的改造项目
● 电气部分充分的抗干扰和防冲击设计, 使产品运行极为稳定,并有效杜绝了 ” 电网污染 ” 问题
● 超高的定位精度, 即使在全行程(多回转) 1 圈的情况下, 也能够达到 1 %的定位精度
● 广泛的监视与自 诊断功能, 帮助用户迅速准确地判断执行机构甚至阀门的运行状态
● 完善的安全防护功能, 可有效杜绝现场误操作或在系统紧急故障时将危害降低至最小
● 简洁高效的人机交互界面和非侵入式设计, 使现场安装调试变得异常简单
● 可靠的电路设计和简单的机械结构造就了超长的使用寿命
技术参数:
- 供电电源: 三相三线制: 220/380/460/55V± 1 0%, 50/60Hz± 5% 单相两线制: 1 1 0/220V± 1 0%, 50/60Hz± 5%
- 工作模式: 1 ) 开关型 MOE 产品: 连续运行, S2-1 5min
2) 调节型 MME 产 品: 继续运行, S4-25%, 接通次数 ≤1 200/ 小时 - 电机控制: 变频控制
- 内部电源: 24V.DC, 最大 40mA, 具短路保护功能
- 外部电源: 24V.DC( 1 8 ~ 33V) , 最大 500mA
- 输入信号: 1 ) 模拟量: 4 ~ 20mA.DC, 输入阻抗 250Ω, 上升特性
2) 开关量: 脉宽 ≥50ms, 数字 0 为 -3 ~ +5V 或开路, 数字 1 为 +1 2 ~ +35V
3) Profibus-DP - 输出信号: 1 ) 模拟量: 4 ~ 20mA.DC 负载阻抗 ≤750Ω, 温度影响 ≤0.1 %/1 0K, 上升特性(默认)
2) 开关量: 4 副基本无源触点, 可增选至 7 或 8 副(所有输出触点均可组态) , 触点容量 30V.DC, 1 A或 1 25V.AC, 0.5A, 4 副 基 本 无 源 触 点 也 可 选250V.AC.8A 规格
3) Profibus-DP 或 MODBUS - 行程范围: 多转式产品最小圈数为 1 圈, 最大圈数不限
- 设定力矩: 40% ~ 1 00% 可调, 步距 5%
- 设定转速: 40% ~ 1 00% 可调, 步距 5%
- 基本误差:
- 1 ) 多转式电动执行机构(行程 ≥1 圈) ≤± 0.5%
2) 角行程电动执行机构
3) 直行程电动执行机构(行程 ≥25mm) ≤±0.5% - 控制死区: 0.5%( 0.5 ~ 1 0% 可调)
- 中途限位:1 ) 开限位设置范围为 55%~1 00% 2) 关限位设置范围为 0%~45%
- 防护等级: IP67( IP68 可选)
- 防爆等级: Exd Ⅱ BT4 可选
- 环境条件:
1 ) 环境温度: 开关型 MOE 为 -25℃ ~ +70℃
调节型 MME 为 -25℃ ~ +60℃
分体式传动部分为 -40℃ ~ +85℃
2) 相对湿度: ≤95%
3) 空气介质: 周围空气中无强腐蚀性、 易燃、 易爆气体除湿加热器: 产品内部有专门的发热元器件, 一般情况下不需要特殊提供

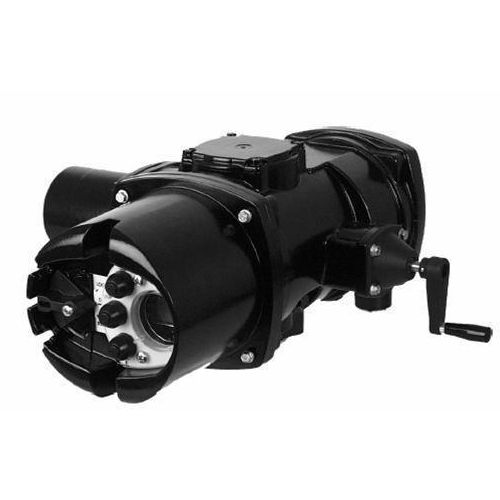

开关型 MOE

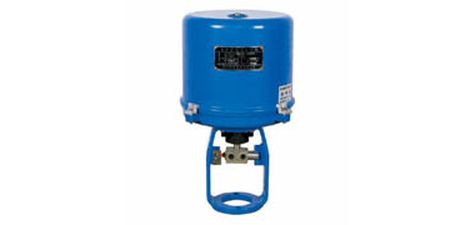

调节型MME
