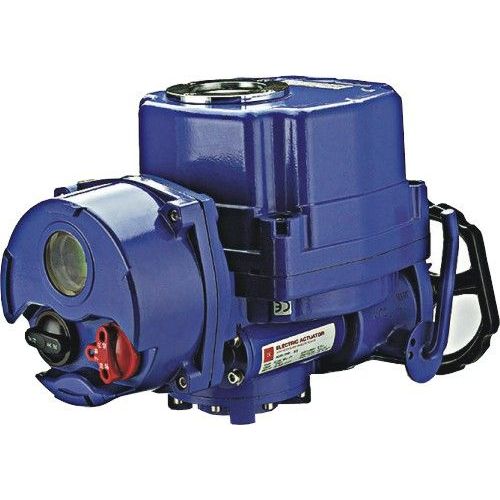

YXQ型电动执行器

YXQ型电动执行器

  • 产品概述

“YXQ”系列电动执行器用于控制 0°~ 270°旋转的阀门及其他同类产品,如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等,可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供暖供热、楼宇自控、轻工等各行业中。它以 380V/220V/110V 交流电源为驱动电源,以 4-20mA 电流信号或 0-10V DC 电压信号为控制信号,可使阀门运动到所需位置,实现其自动化控制,最大输出扭矩达 4000 N•M。 (该产品已获得 CE 与防爆认证证书,产品质量具有保障)

  • 性能特点
  1. 壳体
    壳体为硬质铝合金, 经阳极氧化处理和聚酯粉末涂层, 耐腐蚀性强, 防护等级为 IP67, NEMA4和 6,并有 IP68 和防爆型供选择。
  2. 电机
    全封闭式鼠笼式电机,体积小,扭矩大,惯性力小,绝缘等级为 F 级,内置过热保护开关,可防止过热损坏电机。
  3. 手动结构
    手轮的设计保证安全可靠、省力、体积小。不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。 (注:在电机不通电的状况下,电动执行器将保持永久手动状态)
  4.  指示器
    指示器安装在中心轴上,可以观察阀门位置。镜面采用凸透镜设计,不积水,观察更方便。
  5. 干燥器
    用来控制温度,防止由于温度和天气变化导致执行器内部水分凝结,保持内部电气元件的干燥。
  6. 限位开关
    机械,电子双重限位。机械限位螺钉可调,安全可靠;电子限位开关由凸轮机构来控制,简单的调整机构能精确并方便地设定位置,无需电池支持。 (微动开关接点均为银质触点)
  7. 扭矩开关
    可提供过载保护( YXQ-005/008/010 除外),在阀门卡涩,有异物时,自动断开电机电源,更有效的保护阀门和电动执行器不受损坏。 (出厂前已设定好,请用户不要随意更改设置)
  8. 自锁
    精密的双蜗轮蜗杆机构可高效传输大扭矩,效率高,噪音低(最大 50 分贝),寿命长有自锁功能,防止反转,传动部分稳定可靠,出厂已经加满高效润滑脂,使用无需再加油。
  9. 防脱螺栓
    拆除外壳时,螺栓附在壳体上,不会脱落。外部螺栓均采用不锈钢材质。
  10. 安装
    底部安装尺寸符合 ISO5211 国际标准,驱动轴套可拆下根据需要进行加工,适应性强。可以垂直安装,也可以水平安装。
  11. 线路
    控制线路符合单相或三相电源标准,线路布置紧凑合理,接线端子可有效满足各种附加功能的要求。阀开关到位均有无源接点输出(可根据客户要求另行加工。 )
  12. 智能模块
    采用集成度高,功耗很低的单片机与模拟电路混合的控制板,更采用全金属外挂式安装,使执行器电机热源与控制板有效隔离,很大程度地提高了软件及硬件的抗干扰性能及耐温性。
  13. 阀位数字显示
    执行器在打开或关闭过程中,阀位的变化在液晶屏上以大数字方式实时显示。
  14. 相序自动调整
    智能型执行器自动检测接入的三相电源相序,无需用户考虑三相电源的相序问题。
