PS2智能阀门定位器

siemens_ps2

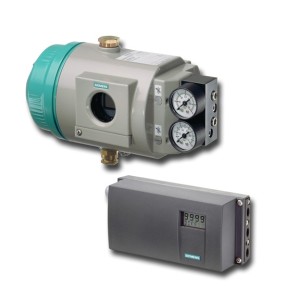

SIEMENS     6DR5   SIPART PS2 定位器



  SIPART PS2 系列智能电气阀门定位器与常规产品相比,有许多独特而实用的优点,例如: • 安装简单,自动初始化(零位和行程范围自动调整) • 操作简便 – 使用三个按键和双行LCD 显示可实现简捷的操作和编程 – 通过SIMATIC PDM 编程 • 高质量的控制源于在线适应程序 • 稳态操作时耗气量可忽略 • “紧密关闭”功能(确保对阀座的最大定位压力) • 通过简单的组态可以实现众多功能(例如参量化和极限值) • 用于阀和执行器的自诊断 • 直行程和角行程执行机构采用同一型号的阀门定位器 • 可动部件少,因此对振动不敏感 • 在极端的外界环境中,可以选择外部非接触式位置传感器 • “智能电磁阀”部分行程测试和电磁阀功能(单作用定位器) • 部分行程测试,例如可用于安全阀 • SIL 2 认证 • 可用天然气工作

 特点

SIPART PS2是当前过程工业中最广泛使用的用于直行程和角行程执行机构的定位器。这不是没有原因的,它的经验证的万能设计有一个特别灵活的行程范围,智能诊断,通过HART、PROFIBUS PA或FF的通讯。这些已经反复地证明了它无疑是最正确的选择。
以Macrolon、铝或不锈钢外壳设计的SIPART PS2定位器适合于所有的应用。标准型设计带IP66或NEMA 4x防护等级,它们能抵抗最严酷的环境。SIPART PS2亦可提供一个带EExd IIC T4-T6保护等级的隔爆外壳。
SIPART PS2在与高级系统的对话中显示出它的善于通讯的一面。通过PROFIBUS PA、FF或HART协议,它可被集成到通讯范围之内。它亦可应用SIMATIC PDM以明确地显示和记录存储趋势、柱状图、试车和操作数据。
如果你想要用定位器测试您的电磁阀或替换它的功能,SIPART PS2以一个智能电磁阀阻止阀门关闭或监控开/关阀。
通过一个定期的部分行程测试,SIPART PS2在紧急事件下确保ESD阀和其他开/关自动阀是保持可动的。附属的电磁阀亦可被测试。
SIPART PS2装备了广泛的诊断功能。为了在操作期间发出代价高昂的故障的事前警告,我们的定位器连续检查执行机构和阀。

工作方式
采用微处理器对给定值和位置反馈作比较。如果微处理器检测到偏差,它就用一个五步开关程序来控制压电阀,压电阀进而调节
进入执行机构气室的气流量。微处理器根据偏差(给定值W 与位置反馈信号X)的大小和方向输出一个电控指令给压电阀。压电阀将控制指令转换为气动位移增量,当控制偏差很大时(高速区),定位器输出一个连续信号;当控制偏差不大(低速区),定位器输出连续脉冲;当控制器偏差
在允许误差范围内(自适应或可调死区状态),则没有控制指令输出。
SIPART PS2 定位器采用适当的安装组件固定到直行程或角行程执行机构上,执行机构的直线或转角位移通过安装的组件检测并传
递到耐磨导电塑料电位器。装在直行程执行机构上的组件检测的角度误差被自动地校正。当SIPART PS2 采用二线制连接时,它完全从4 至20mA 给定信号中获取电源。亦可从PROFIBUS (SIPART PS2 PA )总线信号中获取电源。对于基金会现场总线(FF) 同样适用。

带预控压电阀的气动阀组
压电阀可以释放很短的控制脉冲,因而能够达到很高的定位精
度。主导元件是一个压电柔韧开关,它同主控气路连在一起。压
电阀组具有极长的工作寿命。
现场操作
现场操作由内置LCD 和3 个输入按键完成。自动、手动和组态可通过按钮切换。
手动模式时,可在整个量程范围驱动阀门动作。

通过SIMATIC PDM 软件进行操作和监控
SIMATIC PDM 软件允许通过PC 或手提电脑方便实现远程操作和监控,定位器也能使用该软件组态,利用过程数据和对比数据可确
定整机故障诊断和维护的重要信息。SIMATIC PDM 软件支持HART 通讯,也支持PROFIBUSPA 通讯协议。
当进行HART 通讯时,用双芯电缆,通过HART 调制解调器连接到PC 机或笔记本的COM 口。HART 通讯所使用的信号是采用频移键
控方式叠加在电流信号上。

自动初始化
使用一个简单的组态菜单可以快速配置SIPART PS2,也可以通过自动初始化功能调节SIPART PS2 。
在初始化时,微处理器自动确定执行机构的零点,最大行程,作用方向和执行机构的定位速度,用这些来确定最小脉冲时间和死
区,从而优化控制效果。
低耗气量
SIPART PS2 的特点就是耗气量极少。传统的定位器耗气量很大。现代压电技术的使用,使SIPART PS2 只在动作的时候消耗气体,
这就意味它在很短时间内就可以收回本身投资。



设定信号:
0/4–20 mA , HART, PROFIBUS PA ,FF总线
行程范围(直行程执行机构):
3 mm ~  200 mm
转角(角行程执行机构):
30° ~ 100°
环境温度:
-30 °C ~ +80 °C (-22 °F ~ 176 °F)
气源质量
符合  ISO 8573-1 中的Class 2
稳定耗气量
< 0.036 Nm3/h
