AI分体式无纸记录仪

4451

自由扩充 无限潜能

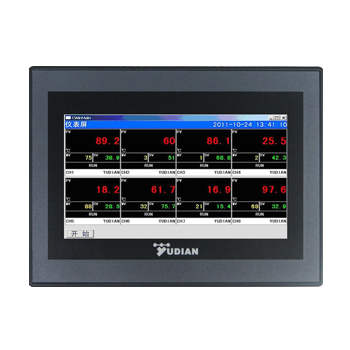

AI-3170S/2010S/3043S/2070C/2010C/分体式无纸记录仪/触摸屏



● 选用工业触摸屏为数据记录及人机操作界面作为主机(上位机),以AI系列二次仪表或D导轨测控模块作为下位机,采用RS485工业通信接口连接而成,具有彩色中文集中显示及操作的工业测控系统。



● 可选配多种AI系列二次仪表作为下位机,单路、多路测量报警仪表,智能PID调节器/温控器,带多段程序控制功能等等,可按需配置、分别购买、自由组合及自由扩充。



● 显示画面有仪表屏、光柱图、实时曲线、历史曲线、数据报表、报警报表等、工艺背景图,全中文触摸式操作,功能全面并且使用方便。



● AI-3170S自定义设置1~36通道仪表数量;可选择保存多条程序曲线及记录数据加密。自定义添加【背景】工艺流程图【0~16】幅监控页面,拖动【数据框】图上定位;导出U盘数据用【图形软件】解析;宣传推广采用PC【体验版软件】。



● AI-2070C/2010C触摸屏控制系统”相对无纸记录仪,增加了由厂家定制的流程图及开关量输入/输出功能;也可以连接PLC、变频器等多种设备。



 具备4.3、7、10.1寸等多种尺寸的真彩色TFT屏可供客户选择。





盘装仪表测控系统方案比较

系统方案

分体式无纸记录仪
触摸屏控制系统
一体式无纸记录仪
记录调节一体机
二次仪表+模
拟无纸记录仪

安装方式

显示信息

及操作

即有真彩实时曲线显示,下方仪表亦可同时显示数字并保留仪表的操作功能,显示信息丰富,富有工控产品元素。 控制柜外观以液晶屏为主,实现了集中显示及操作,但整体比较单调缺少工控产品元素,发生黑屏故障后成为黑盒子,有失控风险。 二次仪表和无纸记录仪之间用模拟量信号传输,存在变送误差,无纸记录仪无法对仪表进行操作,使用方便性不如一体机和通信网络传输的分体无纸记录仪。

危险分散

否,尤其是多回路调节记录一体机不宜采用,一旦故障多个回路同时失控,让现场非常危险

可靠性

很高 很高

综述

实现了集中显示操作及无纸记录仪功能,系统外观更上档次。仪表和触摸屏之间采用光电隔离的RS485通信接口,单个仪表故障不影响触摸屏及其它仪表,触摸屏故障仪表仍能正常操作使用,符合“操作集中、危险分散”的工控产品设计要求。 这类一体化液晶屏仪表结构复杂,把易受现场干扰的工控线路和民用液晶屏这类较脆弱复杂的线路设计在一个机壳内,其安全标准、抗干扰性、温度范围都远不如数码管显示仪表,加上产量少容易质量不稳定,一旦故障或因为干扰死机,往往多个回路同时失控,给现场带来灾难性后果。 作为传统的二次仪表加模拟式无纸记录仪形式,显然无论在价格、记录精度和操作便利性方面都无法与分体式无纸记录仪表相比,但危险分散,可靠性要比一体化无纸记录仪及调节记录一体机高。
